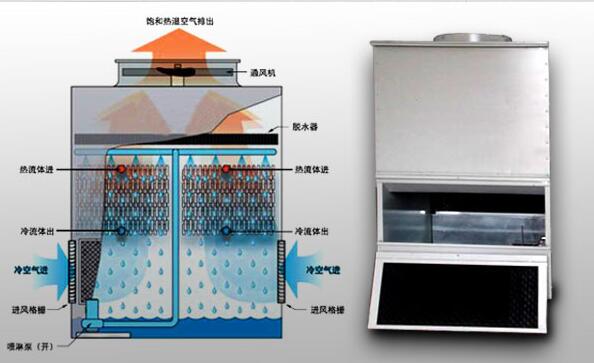

逆流式閉式冷卻塔工作原理

工藝流體（熱）在盤管中流動，噴淋水由噴淋泵抽到塔頂，再經噴淋系統均勻噴灑到換熱盤管，再下落到塔底集水盆；風由風機牽引，從塔底進入（可分為兩側進風和單向進風），從塔頂（或側面）排出；工藝流體（熱）通過盤管外壁與噴淋水和風接觸散發熱量，風的排出不僅帶走了熱量，還給噴淋水降溫，循環使用。由于風的流動方向和水的落下方向相反，固稱“逆流”，由于整個系統處于全封閉循環狀態，固稱“逆流式閉式冷卻塔”。

產品簡介

創聯CL-FBN逆流式閉式冷卻塔，冷卻水量為10～400水噸，根據需要也可進行組合設計以達到更大冷卻水量。換熱器采用優質脫氧T2紫銅盤管或SUS304不銹鋼板，以及自帶收水器的薄膜式填料。箱體及水盤采用鍍鋁鋅板或SUS304不銹鋼板。

各部件設計特點

創聯CL-FBN是具有先進技術的引風逆流式閉式冷卻塔。它以采用換熱盤管為特點，擁有行業內*高的換熱效率。逆流式的設計使創聯CL-FBN閉式冷卻塔具有更優的運行和維護特點。

創聯CL-FBN系列閉式冷卻塔具有以下的特點。

1、高效脫水器（擋水板）
高效脫水器是FBN逆流式閉式冷卻塔的標準部件，它去除了排出氣流中殘留的水滴，使循環水的飄逸率小于0.001%。如此低的飄逸率使得冷卻塔可以節約用水和降低水處理費應。FBN閉式冷卻塔可安裝在對于水霧敏感的地區（例如停車廠）。

脫水器由耐腐蝕的PVC材料制成，分組安裝于機組內部，易于拆卸，以便檢修內部水分配系統等部件。

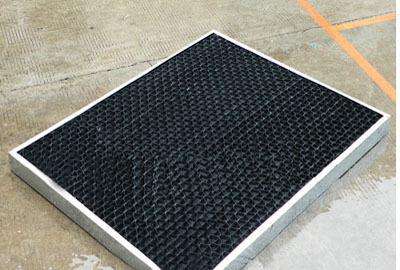

2、散熱填料
創聯CL-FBN逆流式閉式冷卻塔的散熱填料為薄膜式填料，0.3mm厚，每片填料上自帶收水器和百葉，填料懸掛式安裝，可促進空氣和水進行紊流混合，增強換熱。填料由PVC材料制成，不會腐爛和分解。百葉和填料連為一體，可以將流動的水限制在填料內部，內置安裝的百葉在設備冬季運行過程中減少和很多麻煩。

3、高效進風格柵
創聯冷卻塔的進風格柵，可以保證水不濺出，光不射入！經過流體動力學建模計算，創聯的設計師設計出能防止水滴被帶離FBN，同時仍保持*大進風量的格柵。這種設計*大程度地提高了FBN逆流式閉式樂觀其它熱力性能，同時將水損失降至*低失。不透光的設計也可更有效地抑制藻類的滋生。

4、布水系統
創聯冷卻塔專用大口徑噴嘴可提供平均穩定的噴淋水，使FBN在任何運行工況下都能進行可靠、不會結垢的蒸發式冷卻。此外，固定不動的噴嘴安裝在不會腐蝕的PVC水分配管上，管子的末端有一個螺紋管口端蓋，污物可以從這里被方便地清理出去。這些部件組合在一起，提供了無可比擬的盤管覆蓋效果，并能預防結垢，是行業內*好的防腐蝕、免維護的水分配系統。

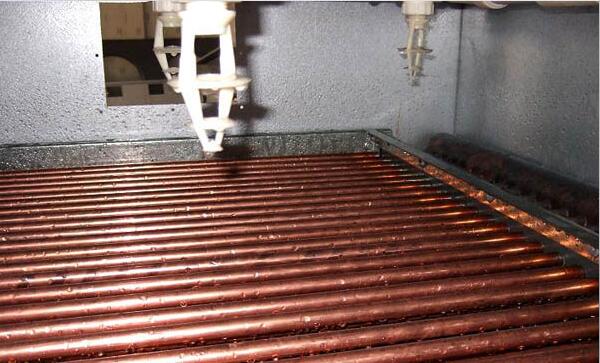

5、換熱盤管
換熱盤管是閉式冷卻塔的重要組成部分，在閉式冷卻塔種，它內部流通的是水、油等冷卻介質（熱），外部經過水的噴淋、風的散熱來達到冷卻效果，盤管的好壞直接影響到閉式冷卻塔的使用性能、冷卻效力和使用壽命。

創聯CL-FBN逆流式閉式冷卻塔采用T2紫銅制成盤管，經過分級和整體三次1.6MPa強壓試驗，確保焊口質量100%合格。T2紫銅換熱盤管具有導熱性好，強度高，堅固、耐腐蝕，穩定性、可靠性高，不易滲漏，不助燃，不產生有毒氣體等優點。

6、通風機電動機
所有FBN逆流式閉式冷卻塔均使用重載型全封閉電動機，每個機組除了配備的標準電動機外，創聯還提供了多種可選電動機來滿足您的特殊需要，包括高效節能電動機和雙速電動機。
    FBN閉式冷卻塔采用安裝于機組外部的全封閉電動機，并有覆蓋其上的電動機防護罩（維護和調整皮帶時可以旋轉）加以保護。根據環境，也可安裝在位于通風機箱體內的重載型電動機座上。電動機座可通過鉸鏈將電動機旋轉到機組外部以進行維修或者拆卸。

易于維護的設計特點

FBN逆流式閉式冷卻塔易于接近的特點使得創聯設備成為行業中維護*為方便的機組。水盤、驅動系統和盤管是閉式冷卻塔維護時三個重要的部分。FBN的水盤設計使維護人員可以從機組四面方便地進入水盤。和水盤一樣，驅動部分的維護也均可在機組外部進行。

1、易于接近的設計
站在地面上就可輕松接觸到水盤。水盤上裝有堅固的檢修板，能防止水盤中的水以及傳熱盤管直接暴露在陽光和灰塵中。檢修板重量輕，移動方便。檢修板移開后，維修人員能夠完全接觸到水盤底部、傳熱盤管，浮球組件以及水泵過濾網。

2、保持水盤清潔的設計
FBN逆流式閉式冷卻塔的另一個特點是完全傾斜水盤，水盤低處直接通向排污口。這種“清潔水盤”的設計使水能夠完全排出。冷卻水由于重力作用，從水盤高出部分流向低處，同時臟物和雜質也隨著排水輕易地被沖出。這種設計也有助于防止沉積物堆積和微生物滋生。

3、拆卸簡便的進風格柵
FBN系列冷卻塔的快卸鎖扣設計由兩個大號的翼型螺釘和一塊擋板組成。擰松翼型螺釘，把擋板從格柵框架處抬起，此時便可拆下格柵。同時，擋板和翼型螺釘仍保留在設備上。

•
